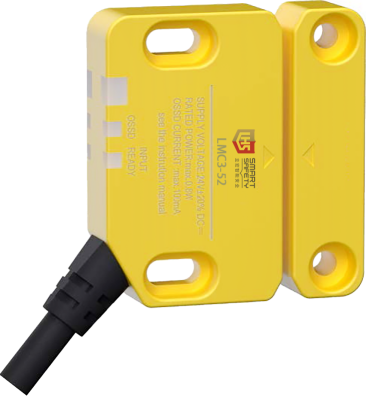

簡單功能

通用編碼

NPN

直接出線

3M

LMC3-52-J2-N-Z3

5M

LMC3-52-J2-N-Z5

10M

LMC3-52-J2-N-Z10

M12接頭

/

LMC3-52-J2-N-M12

PNP

直接出線

3M

LMC3-52-J2-P-Z3

5M

LMC3-52-J2-P-Z5

10M

LMC3-52-J2-P-Z10

M12接頭

/

LMC3-52-J2-P-M12

唯一編碼

NPN

直接出線

3M

LMC3-52-J1-N-Z3

5M

LMC3-52-J1-N-Z5

10M

LMC3-52-J1-N-Z10

M12接頭

/

LMC3-52-J1-N-M12

PNP

直接出線

3M

LMC3-52-J1-P-Z3

5M

LMC3-52-J1-P-Z5

10M

LMC3-52-J1-P-Z10

M12接頭

/

LMC3-52-J1-P-M12

標準

通用編碼

NPN

直接出線

3M

LMC3-52-B2-N-Z3

5M

LMC3-52-B2-N-Z5

10M

LMC3-52-B2-N-Z10

M12接頭

/

LMC3-52-B2-N-M12

PNP

直接出線

3M

LMC3-52-B2-P-Z3

5M

LMC3-52-B2-P-Z5

10M

LMC3-52-B2-P-Z10

M12接頭

/

LMC3-52-B2-P-M12

唯一編碼

NPN

直接出線

3M

LMC3-52-B1-N-Z3

5M

LMC3-52-B1-N-Z5

10M

LMC3-52-B1-N-Z10

M12接頭

/

LMC3-52-B1-N-M12

PNP

直接出線

3M

LMC3-52-B1-P-Z3

5M

LMC3-52-B1-P-Z5

10M

LMC3-52-B1-P-Z10

M12接頭

/

LMC3-52-B1-P-M12

高功能型

通用編碼

NPN

直接出線

3M

LMC3-52-G2-N-Z3

5M

LMC3-52-G2-N-Z5

10M

LMC3-52-G2-N-Z10

M12接頭

/

LMC3-52-G2-N-M12

PNP

直接出線

3M

LMC3-52-G2-P-Z3

5M

LMC3-52-G2-P-Z5

10M

LMC3-52-G2-P-Z10

M12接頭

/

LMC3-52-G2-P-M12

唯一編碼

NPN

直接出線

3M

LMC3-52-G1-N-Z3

5M

LMC3-52-G1-N-Z5

10M

LMC3-52-G1-N-Z10

M12接頭

/

LMC3-52-G1-N-M12

PNP

直接出線

3M

LMC3-52-G1-P-Z3

5M

LMC3-52-G1-P-Z5

10M

LMC3-52-G1-P-Z10

M12接頭

/

LMC3-52-G1-P-M12

LMC3-52-XL-P55C5

LMC3-52-XL-P55C10

標準型線纜（8針8芯）

LMC3-52-XL-P88C3

LMC3-52-XL-P88C5

LMC3-52-XL-P88C10

?功能型線纜（12針10芯）

LMC3-52-XL-P1210C3

LMC3-52-XL-P1210C5

LMC3-52-XL-P1210C10

?指示燈

綠

點亮

正常動作中

ON

檢測狀態

綠

閃爍

（?速）

正在切換編碼級別，由低級編碼到?級，

或正在進?匹配器的?教。

OFF

檢測到的匹配器不正確。

綠

閃爍

正在切換編碼級別，由?級編碼到低級，

或正在進行匹配器的?教。

OFF

檢測到的匹配器不正確。

紅、綠

交替

閃爍

（?速）

編碼級別“高”動作時，檢測到未經示教的執?器。

OFF

檢測到的匹配器不正確。

切換編碼級別時的錯誤

不固定

紅

點亮

?等處于打開狀態。

OFF

?檢測狀態

閃爍

（?速）

錯誤狀態。感應器檢測到異常。

OFF

不固定

熄滅

—

電源OFF

OFF

不固定

OSSD指?燈

綠

點亮

OSSD開啟

ON

檢測狀態

閃爍

OSSD開啟，但?處于半開等不穩定的狀態。

ON

檢測狀態

紅

點亮

OSSD關閉

OFF

不固定

輸?指?燈

綠

點亮

安全輸?開啟

不固定

檢測狀態

閃爍

?保解除等待狀態（等待復位輸?）

OFF

不固定

熄滅

—

安全輸?關閉，或其他狀態

OFF

檢測狀態

類型

簡單功能型

標準型

高功能型

檢測距離

正面

sao(OFF→ON)

10mm

sar(ON→OFF

18mm

側面

sao(OFF→ON)

6mm

sar(ON→OFF

14mm

響應時間*1

檢測動作

檢測→非檢測

20ms+2ms×(級聯連接總臺數-1)

非檢測→ 檢測

30ms+25ms×(級聯連接總臺數-1)

門的操作

容許操作頻率

3Hz

磁吸

磁吸保持?

15N

級聯連接

標準

-

最多30臺

控制輸出(OSSD 輸出)

輸出類型

晶體管輸出×2

最大負載電流

PNP:150mA以下、NPN:100mA以下

殘余電壓(ON時)

最大2.5V(電纜5m時)

OFF時電壓

最大2.0V(電纜5m時)

泄漏電流

最大0.5mA

最大負載容量

2.2μF

負載連線電阻

最大2.5Ω

檢測距離

正面

sao(OFF→ON)

10mm

sar(ON→OFF

18mm

側面

sao(OFF→ON)

6mm

sar(ON→OFF

14mm

響應時間*1

檢測動作

檢測→非檢測

20ms+2ms×(級聯連接總臺數-1 )

非檢測→ 檢測

30ms+25ms×(級聯連接總臺數-1 )

門的操作

容許操作頻率

3Hz

磁吸

磁吸保持?

15N

級聯連接

標準

-

最多30臺

控制輸出(OSSD 輸出)

輸出類型

晶體管輸出×2

最大負載電流

PNP:150mA以下、NPN:100mA以下

殘余電壓(ON時)

最大2.5V(電纜5m時)

OFF時電壓

最大2.0V(電纜5m時)

泄漏電流

最大0.5mA

最大負載容量

2.2μF

負載連線電阻

最大2.5Ω

AUX輸出(非安全系 輸出)

輸出類型

晶體管輸出

輸出數

1

最大負載電流

50mA

殘余電壓(ON時)

最大2.5V(電纜5 m時)

外部輸入 (短路電流)

安全輸入

-

約1.5mA×2

復位/EDM輸入

-

約5mA×1

電源

電源電壓

24VDC±20%包含紋波(P-P)10%Class2

消耗功率

0.8W*2

保護電路

電源逆接保護、各輸出短路保護、各輸出浪涌保護、輸出逆接保護

安全相關參數

ISO13849-1 IEC/EN60947-5-1 IEC/EN60947-5-3

符合ISO 13849-1的4類開關/適合PLe/PLd

MTTFd≥30年

CE

環境抗耐性

外殼防護級

IP65,IP67IP68需要定制，下單前請與業務咨詢

動作環境溫度

-20℃至+55℃(無凍結)

存放環境溫度

-25℃至+70℃(無凍結)*3

動作環境濕度

5%至95%RH

存放環境濕度

5%至95%RH

耐振動

10至55HZ、雙振幅3.0mm、X、Y、Z各方向5分鐘

(IEC60947-5-3)

耐沖擊

30GX、Y、Z各方向6次(IEC60947-5-3)

材質

傳感器

主機

外殼

抗阻燃級熱塑性塑料

電纜

PVC

匹配器

外殼

抗阻燃級熱塑性塑料

*1 IEC60947-5-3規定的Risk Time為150 ms+2 ms×(級聯連接總臺數-1)

*2 負載電流除外。

*3 如需長期保存,  請保存在55℃以下的環境中。

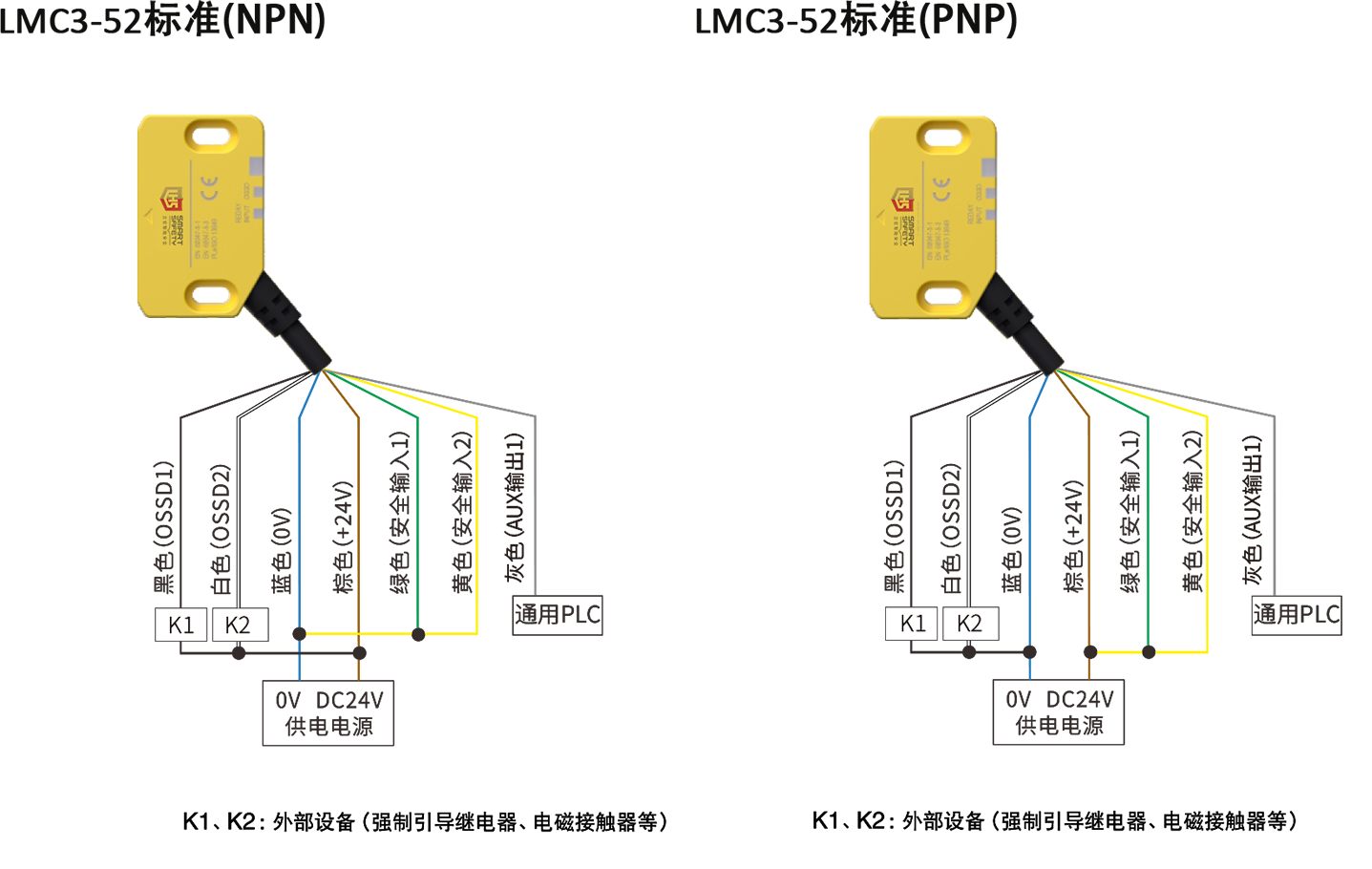

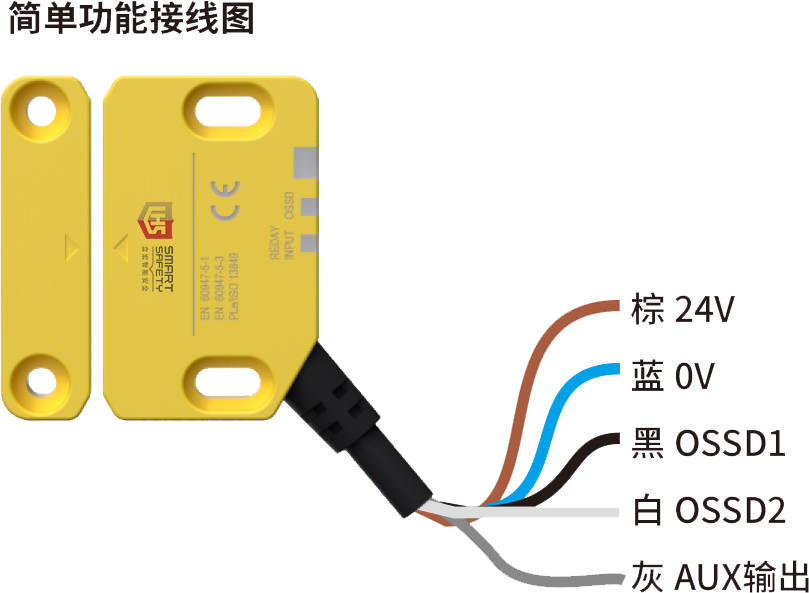

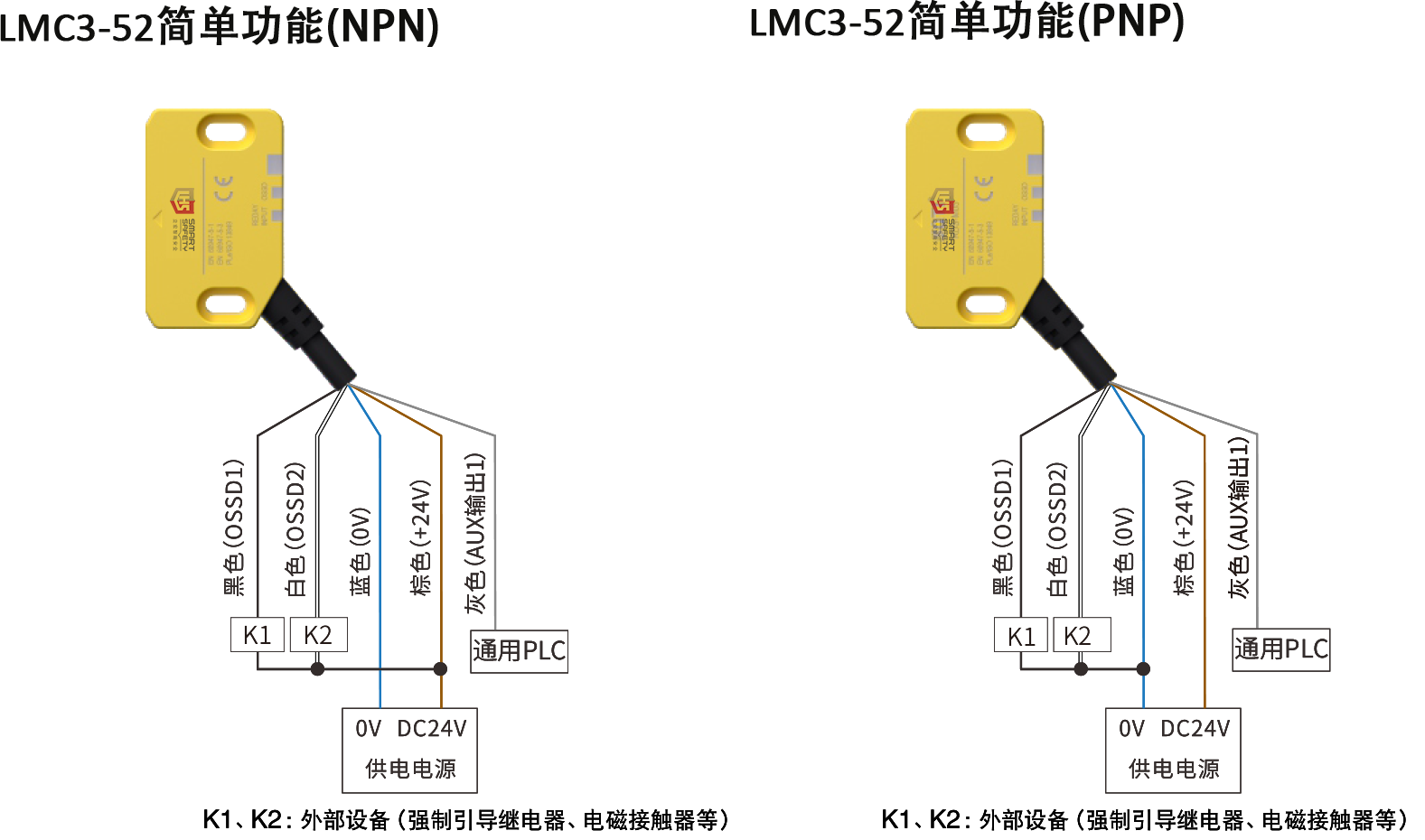

1

24V

棕

電源正

2

OSSD2

?

安全輸出2

3

0V

藍

電源負

4

OSSD1

?

安全輸出1

5

AUX輸出

灰

輔助輸出1

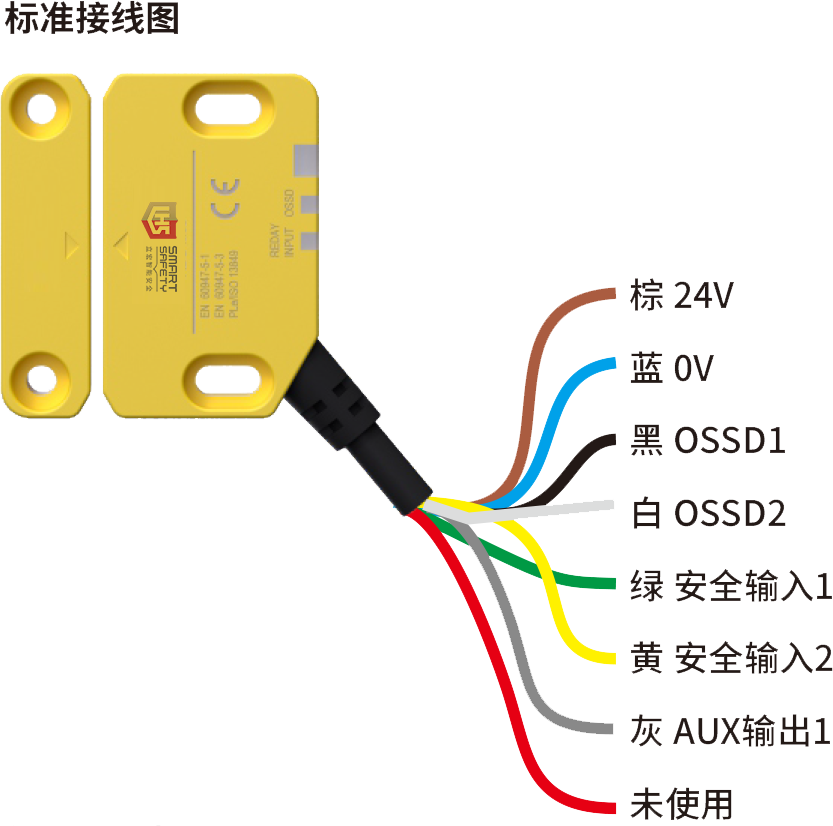

1

AUX輸出1

灰

輔助輸出1

2

24V

棕

電源正

3

未使?

紅

未使?

4

安全輸?2

?

級聯輸?2

5

OSSD1

?

安全輸出1

6

OSSD2

?

安全輸出2

7

0V

藍

電源負

8

安全輸?1

綠

級聯輸?1

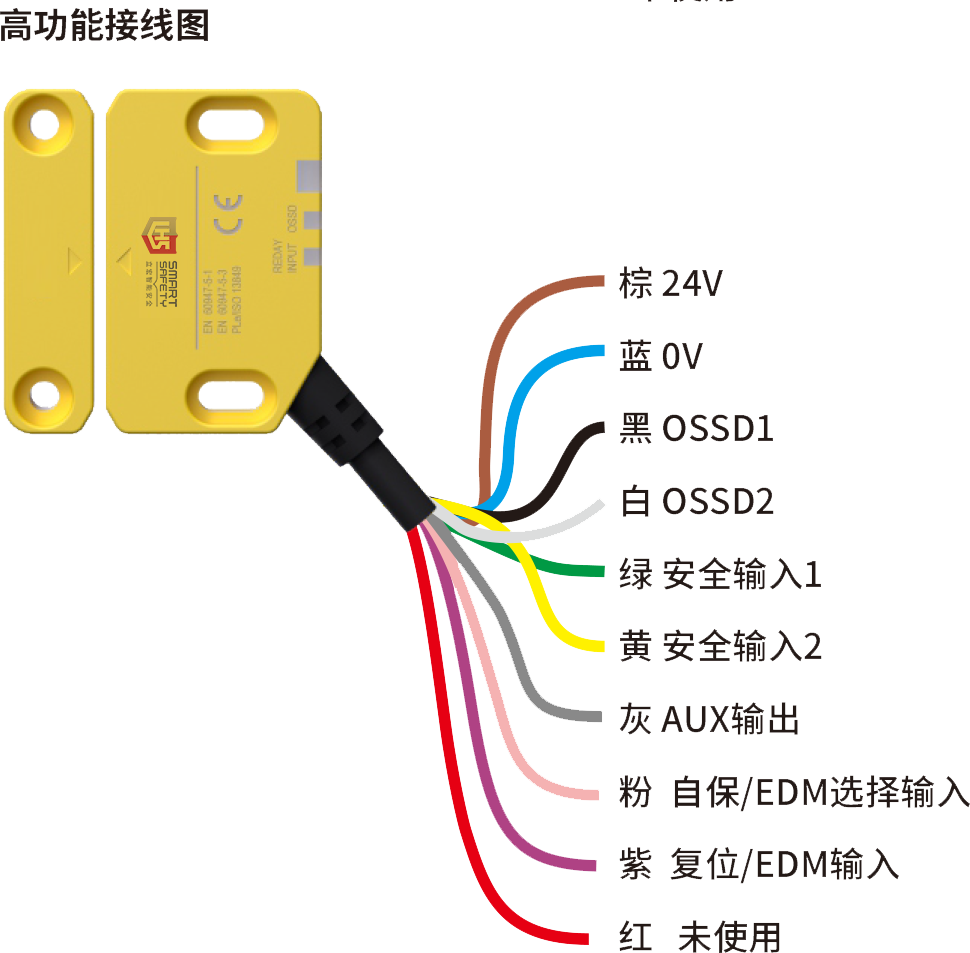

1

24V

棕

電源正

2

安全輸?1

綠

級聯輸?1

3

0V

藍

電源負

4

OSSD1

?

安全輸出1

5

AUX輸出1

灰

輔助輸出1

6

安全輸?2

?

級聯輸?2

7

OSSD2

?

安全輸出2

8

?保/EDM選擇輸?

粉

?保/EDM選擇輸?

9

未使?

紅

未使?

10

—

—

—

11

復位/EDM輸?

紫

復位/EDM輸?

12

—

—

—

自保功能是阻止OSSD由OFF狀態自動變?yōu)镺N狀態的功能。該功能可防止設備意外啟動或重啟。要從自保功能工作的狀態恢復到正常動作狀態，需要進行復位操作。

簡單功能型及標準型無法進行自保功能的設定。自保功能固定為“自動”。

高功能型的自保功能設定可從“自動”、“手動”2個類型中選擇。

此處的自動、手動指以下動作:

自動：

當OSSD具備切換到ON狀態的條件(例如，門等處于關閉狀態)時，立即切換到ON狀態

手動：

即使OSSD具備切換到ON狀態的條件，仍保持OFF狀態(自保狀態)。

<自保狀態的解除>

要使OSSD切換到ON狀態并啟動設備，需要在安裝了GS(非接觸)的門關閉、設備的啟動準備已完成的狀態下進行復位操作。由此，OSSD變?yōu)镺N狀態，可以解除自保狀態。

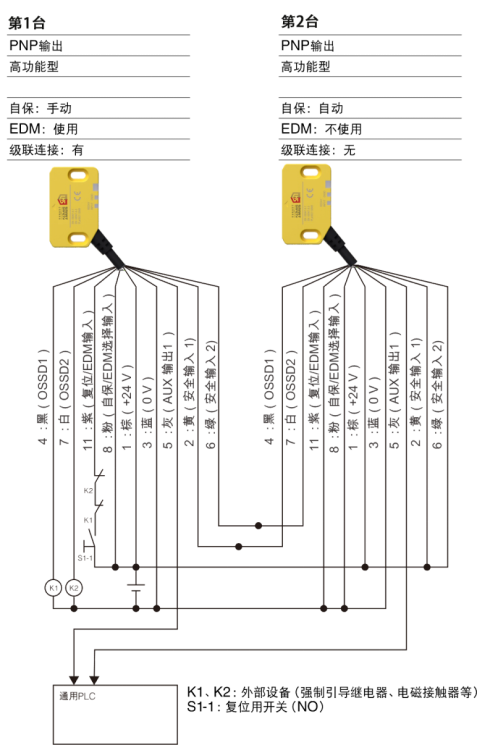

自保功能的設定

自保功能

EDM功能

復位/EDM 輸入(紫)

自保/EDM功能選擇輸入(粉)

自動

不使用

0V

0V

自動

使用

通過繼電器的NC接點連接至24 V

開放

手動

不使用

通過NO的復位開關連接至24 V

連接至24 V

手動

使用

通過NO的復位開關及繼電器的NC接點連接至24V

連接至24 V
